云雾室

    云雾室 : 一种观测 记录微观粒子径迹的探测器。常用的有两 种。一为膨胀云雾室,结构如图所示。主 体内充满空气、水和酒精的饱和蒸气。工 作时先在橡皮膜下面通入压缩空气,然后把活门迅速打开,使主体突然膨胀而变冷, 蒸气由饱和状态变成过饱和状态。此时如 带电粒子进入云雾室主体,在它经过路程 上产生离子对,过饱和蒸气即在离子的周 围凝成雾滴,在适当照明下,就能看到或拍 摄到粒子运动的径迹。根据径迹的长短、 浓淡以及在磁场中的弯曲度等可以分辨粒 子的种类和性质(如质量、电荷和能量)。二 为扩散云雾室,在结构上与前稍有不同,一 般在主体上下维持一定温度差,使较热的 板上的水和酒精蒸发,形成蒸气,经过充满 主体的空气(或一种惰性气体)不断向较冷 的板扩散,在扩散过程中逐渐冷却,结果在 两板之间的某一区域内形成过饱和区。与 前者相比,最大优点是可以连续工作,缺点 是过饱和区域较小,径迹不够清晰。

云雾室

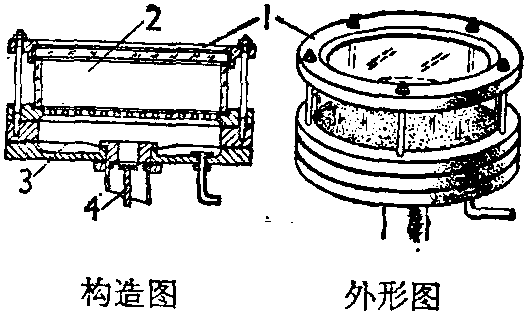

1、主体 2,空气、水和酒精蒸气 3、橡皮膜 4.活门
